高压连接器 | HVC系列

HVC系列

HVC系列连接器集合了防触指保护功能，良好的电磁屏蔽性能、高IP防护性能，并有完善的高压互锁回路设计。
为电动汽车/混合动力汽车的高压电气连接系统提供系统的高压电连接解决方案。

CL-HVC 280-2

产品性能: ■ 额定电压：1000V dc
■ 额定电流：40A Max
■ 温度范围：-40°C to +125°C
■ 防护等级：IP67, IP6K9K(插合状态), IP2XB(未插合状态)
■ 高压互锁：内置高压互锁
■ 锁止方式：2阶段解锁方式，免工具操作
■ 机械寿命：≥100次
■ 适配线缆：2.5–6mm²

产品应用: ■ 电池包   DC/DC转换
■ 车载充电机  电加热
■ 高压配电单元  电空调
■ 高压线束系统

特点和优点: ■ 高载流能力(相同规格产品)
■ 2段机械解锁机构
■ 带高压互锁
■ 高屏蔽性能

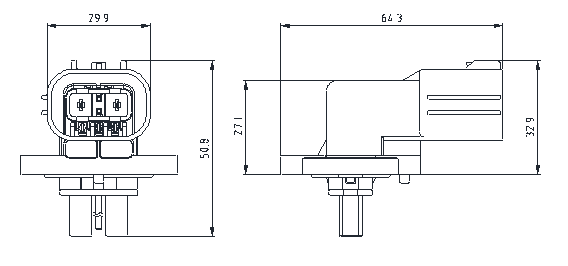

■ 直角插座

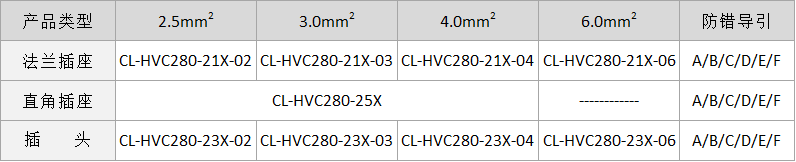

产品选型
