高压连接器 | HPC 系列

HPC 系列

HPC系列连接器是智绿专门为电动汽车及混合动力汽车内部的高压连接系统研究开发的一款塑料外壳高压连接器。

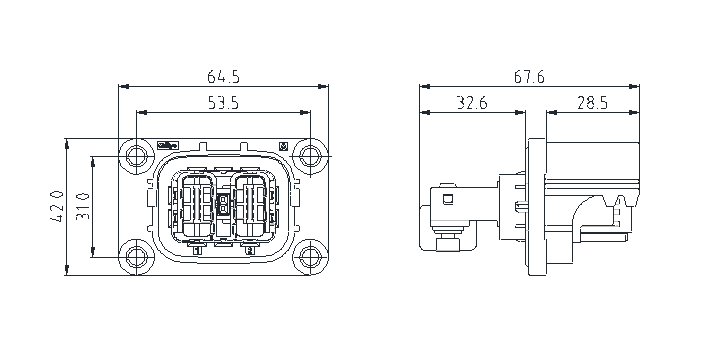

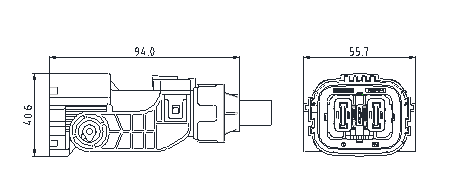

CL-HPC 1200-2

产品性能: ■ 额定电压：1000V dc
■ 额定电流：80A 85°C @10mm²，100A 85°C @16mm²，125A 85°C @25mm²
■ 温度范围：-40°C to +125°C
■ 防护等级：IP67，IP6K9K(插合状态)， IPXXB(未插合状态)
■ 高压互锁：内置一体式
■ 锁止方式：杠杆协力锁止2阶段解锁方式，免工具操作
■ 机械寿命：≥100次
■ 适配线缆：10–25mm²

产品应用: ■ 电池包车载充电机充电接口等高压配件系统

特点和优点: ■ 高载流能力(相同规格产品)
■ 杠杆协力锁止，2段机械解锁机构
■ 带高压互锁
■ 高屏蔽性能
